Bezprzewodowy pomiar. Większa swoboda instalacji.

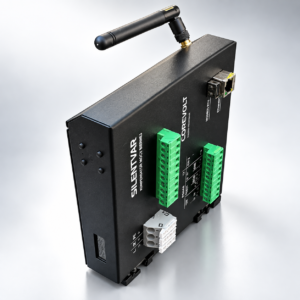

SILENTVAR umożliwia bezprzewodowy pomiar parametrów elektrycznych, ograniczając konieczność prowadzenia dodatkowego okablowania pomiarowego. Pozwala to łatwiej dostosować miejsce montażu kompensatora do dostępnej przestrzeni i istniejących warunków technicznych.
Rozwiązanie jest szczególnie przydatne tam, gdzie przebudowa instalacji jest utrudniona, kosztowna lub niepożądana — również w obiektach zabytkowych.
System obsługuje także pomiar przewodowy z wykorzystaniem standardowego przekładnika prądowego lub przekładnika z otwieranym rdzeniem, z wyjściem /5 A.
Cisza jest częścią technologii
SILENTVAR pracuje bez wentylatorów i charakterystycznych odgłosów przełączania stopni regulacji.
Cicha praca ma szczególne znaczenie w przestrzeni miejskiej, obiektach handlowych, biurach i innych lokalizacjach, w których dźwięki generowane przez urządzenia techniczne są niepożądane.
Jedna obudowa. Dwa rozmiary. Do 43 stopni regulacji.

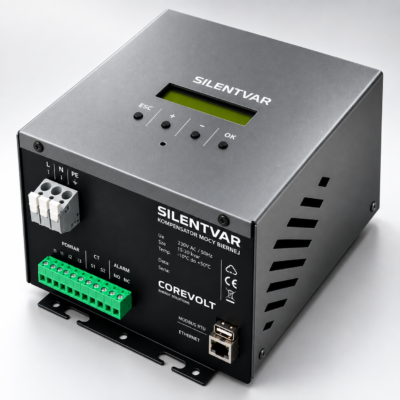

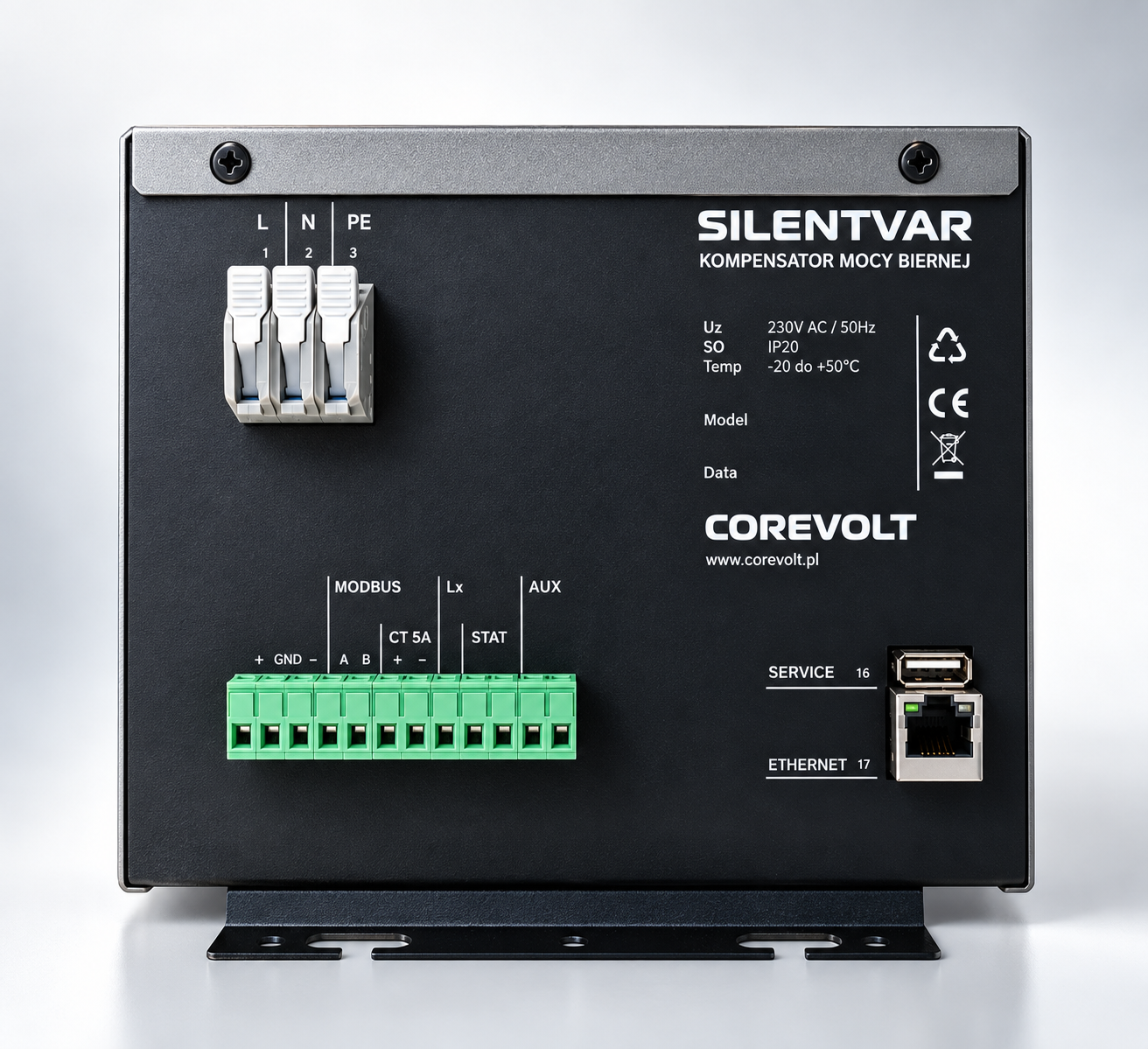

W modelach M i L sterownik oraz dławik podstawowy zostały zintegrowane w jednej obudowie. Dostępne są dwa rozmiary urządzeń:
- Model M: 190 × 190 × 160 mm.
- Model L: 190 × 260 × 160 mm.
Zintegrowana konstrukcja upraszcza montaż w szafach sterowniczych i oświetleniowych. Możliwość instalacji pionowej lub poziomej oraz montażu na szynie DIN ułatwia dopasowanie urządzenia do dostępnej przestrzeni.
W wybranych konfiguracjach system współpracuje z dodatkowymi dławikami zewnętrznymi, rozszerzając dostępną moc kompensacji i liczbę stopni regulacji.
Automatycznie. Precyzyjnie. Bez bieżącej obsługi.
SILENTVAR monitoruje parametry instalacji i na bieżąco dostosowuje poziom kompensacji do zmieniającego się obciążenia.
System wyposażono między innymi w:
- automatyczną kompensację mocy biernej,
- tryb pracy SMART,
- autokalibrację dławików,
- dostrajanie mocy kompensacji w jednym kroku,
- regulację współczynnika tg φ,
- histerezę czasową przełączania stopni regulacji,
- zabezpieczenie nadprądowe,
- automatyczne zabezpieczenie termiczne,
- sygnalizację alarmową temperatury dławika i stanu kompensacji.
Podczas normalnej pracy urządzenie nie wymaga bieżącej ingerencji użytkownika.
Gotowy do integracji
SILENTVAR umożliwia zdalny odczyt parametrów, zmianę ustawień oraz integrację z zewnętrznymi systemami automatyki i nadzoru.
Dostępne możliwości komunikacji obejmują:
- Wi-Fi,
- Ethernet,
- Modbus,
- API REST.
Wbudowany wyświetlacz umożliwia lokalny odczyt parametrów sieci i kompensacji.
Urządzenie może współpracować z systemem sterowania i nadzoru ASTgsm LTE firmy AST System, umożliwiając integrację kompensacji mocy biernej z nadzorem nad infrastrukturą oświetleniową.
Korzyści z wdrożenia
Zastosowanie systemu SILENTVAR M / L pozwala:
- ograniczyć opłaty za energię bierną,
- automatycznie dostosowywać kompensację do aktualnego obciążenia,
- ograniczyć potrzebę ręcznej regulacji,
- uprościć montaż dzięki zintegrowanej konstrukcji sterownika i dławika podstawowego,
- ograniczyć dodatkowe okablowanie pomiarowe,
- ułatwić modernizację istniejących szaf,
- zapewnić cichą pracę bez wentylatorów,
- zdalnie monitorować parametry i zmieniać ustawienia,
- rozbudować system o dodatkowe dławiki,
- integrować kompensację z systemami zarządzania infrastrukturą.
Najważniejsze funkcje
- Praca w instalacjach jednofazowych i trójfazowych, zależnie od konfiguracji.
- Automatyczna kompensacja mocy biernej.
- Tryb pracy SMART.
- Bezprzewodowy pomiar parametrów w standardzie.
- Możliwość pomiaru przewodowego z wykorzystaniem przekładnika /5 A.
- Do 43 stopni regulacji, zależnie od konfiguracji.
- Zakres regulacji kompensacji 12–100%.
- Autokalibracja dławików.
- Dostrajanie mocy kompensacji w jednym kroku.
- Regulacja współczynnika tg φ.
- Histereza czasowa przełączania stopni regulacji.
- Obsługa dodatkowych dławików zewnętrznych.
- Bezpośrednie sterowanie dodatkowym dławikiem z funkcją soft start — do 2000 var.
- Pośrednie sterowanie dodatkowym dławikiem przez stycznik — do 4000 var.
- Wyświetlacz parametrów sieci i kompensacji.
- Zdalny odczyt parametrów i zmiana ustawień.
- Komunikacja Wi-Fi, Ethernet i Modbus.
- API REST.
- Zabezpieczenie nadprądowe i termiczne.
- Alarm temperatury dławika i stanu kompensacji.
- Cicha praca bez wentylatorów.
- Montaż pionowy lub poziomy, na szynie DIN.
- Możliwość współpracy z systemem sterowania i nadzoru ASTgsm LTE firmy AST System, umożliwiająca integrację kompensacji mocy biernej z nadzorem nad infrastrukturą oświetleniową.
Parametry techniczne
Zasilanie
- Napięcie zasilania: 230 V AC
- Tolerancja napięcia: −10% / +15%
Kompensacja i regulacja
- Typ instalacji: jednofazowa lub trójfazowa, zależnie od konfiguracji
- Zakres mocy kompensacji systemu: 35–7600 var, zależnie od konfiguracji i zastosowanych dławików
- Liczba stopni regulacji: do 10, do 21 lub do 43
- Zakres regulacji kompensacji: 12–100%
- Tryb pracy SMART
- Regulacja współczynnika tg φ
- Autokalibracja dławików
- Dostrajanie mocy kompensacji w jednym kroku
- Histereza czasowa przełączania stopni regulacji
Obsługa dodatkowych dławików
- Sterowanie bezpośrednie z funkcją soft start: do 2000 var
- Sterowanie pośrednie przez stycznik: do 4000 var
- Maksymalna moc kompensacji całego systemu: 7600 var, przy odpowiedniej konfiguracji
Pomiar
- Bezprzewodowy pomiar parametrów w standardzie
- Możliwość pomiaru przewodowego
- Obsługa przekładników standardowych lub z otwieranym rdzeniem, z wyjściem /5 A
- Lokalny odczyt parametrów na wyświetlaczu
Komunikacja
- Wi-Fi
- Ethernet
- Modbus
- API REST
- Zdalny odczyt parametrów i zmiana ustawień
- Możliwość współpracy z systemem ASTgsm LTE firmy AST System
Zabezpieczenia i alarmy
- Zabezpieczenie nadprądowe
- Automatyczne zabezpieczenie termiczne
- Alarm temperatury dławika
- Alarm stanu kompensacji
Parametry mechaniczne
- Konstrukcja: sterownik i dławik podstawowy zintegrowane w jednej obudowie
- Stopień ochrony: IP20
- Wymiary modelu M: 190 × 190 × 160 mm
- Wymiary modelu L: 190 × 260 × 160 mm
- W wybranych wariantach wymagane dodatkowe miejsce na dławiki zewnętrzne
Montaż
- W szafach sterowniczych i oświetleniowych
- Na szynie DIN
- W orientacji pionowej lub poziomej
Warunki pracy
- Temperatura pracy: −20°C do +60°C
Siedem wariantów. Jeden system.
SILENTVAR M / L jest dostępny w siedmiu konfiguracjach mocy i liczby stopni regulacji.
| Model | Moc kompensacji | Liczba stopni regulacji | Wymiary obudowy |
| M 320/10 | 320 var | do 10 | 190 × 190 × 160 mm |
| M 720/10 | 720 var | do 10 | 190 × 190 × 160 mm |
| L 1600/10 | 1600 var | do 10 | 190 × 260 × 160 mm |
| M 1520/21 | 1520 var | do 21 | 190 × 190 × 160 mm |
| L 3600/21 | 3600 var | do 21 | 190 × 260 × 160 mm |
| L 1470/43 | 1470 var | do 43 | 190 × 260 × 160 mm |
| L 2570/43* | 2670 var* | do 43 | 190 × 260 × 160 mm |
Warianty 1520/21, 3600/21, 1470/43 oraz ostatni wariant 43-stopniowy wykorzystują dodatkowe dławiki zewnętrzne. Podane moce obejmują całą konfigurację, łącznie z tymi dławikami. Wymiary w tabeli dotyczą obudowy ze zintegrowanym sterownikiem i dławikiem podstawowym.
Dostępne jest również wykonanie z indywidualnie dobraną konstrukcją dławika, mocą oraz liczbą stopni regulacji.
Zastosowanie
- Szafy sterowania oświetleniem ulicznym — kompensacja mocy biernej w nowych i istniejących instalacjach oświetleniowych.
- Modernizowane rozdzielnice — zintegrowana konstrukcja i bezprzewodowy pomiar ułatwiające dopasowanie urządzenia do dostępnej przestrzeni.
- Obiekty komercyjne i użyteczności publicznej — automatyczne ograniczanie opłat za energię bierną w instalacjach o odpowiedniej charakterystyce obciążenia.
- Obiekty zabytkowe — ograniczenie potrzeby prowadzenia dodatkowego okablowania pomiarowego.
- Infrastruktura wymagająca zdalnego nadzoru — integracja parametrów kompensacji z systemami monitorowania i automatyki.
Dobierz kompensator do swojej instalacji
Dobór mocy i konfiguracji systemu SILENTVAR powinien opierać się na analizie parametrów elektrycznych instalacji, charakterystyki obciążenia oraz sposobu rozliczania energii biernej.
COREVOLT zapewnia wsparcie techniczne w doborze rozwiązania, uwzględniając warunki montażu, wymagany zakres kompensacji oraz możliwości integracji z istniejącą infrastrukturą.
